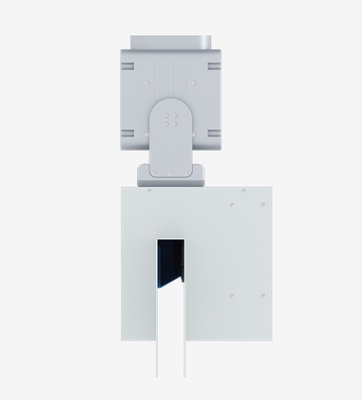

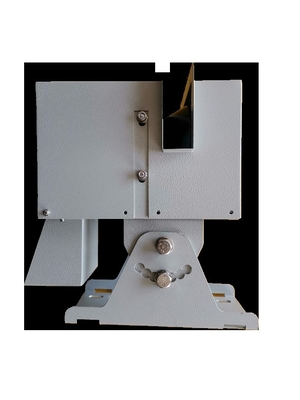

वाहन माप सेंसर उच्च आवृत्ति लेजर स्कैनिंग तकनीक पर आधारित है, जो संपर्क रहित साधनों के माध्यम से वाहन के समोच्च के माध्यम से वास्तविक समय में कच्चे स्कैनिंग डेटा प्राप्त करता है।रडार डेटा प्रोसेसिंग यूनिट लंबाई प्राप्त करने के लिए एल्गोरिदम के माध्यम से स्कैनिंग डेटा संसाधित करता है, चौड़ाई और ऊंचाई के वाहन के समोच्च के डेटा.
विशेषताएं
| स्कैनिंग आवृत्ति | 50 हर्ट्ज |
| कोणीय संकल्प | 0.5°/0.25° |
| परिचालन सीमा | 0.5m...60m @10% |
| एपर्चर कोण | 270° |
| आवेदन का क्षेत्र | आंतरिक/बाहरी |
| लेजर स्रोत | अवरक्त (905nm) |
| लेजर वर्ग | 1, आंखों के लिए सुरक्षित (आईईसी 60825-1:2014) |
| प्रकाश धब्बे का विचलन कोण | 6±1mrad |
प्रदर्शन
| प्रतिक्रिया समय | 90±20ms |
| सिस्टम त्रुटि | 5%~10% |
| फ़ील्ड सेट की संख्या | 64 |
इंटरफेस
| ईथरनेट टीसीपी/आईपी | 100Base-TX |
| RS485 | 1 |
| स्विचिंग इनपुट | 2 |
| आउटपुट स्विच करना | 2, MaxDC24V0.5A |
| सिंक्रनाइज़ेशन इनपुट | 1 |
| सिंक्रनाइज़ेशन आउटपुट | 1 |
यांत्रिकी/इलेक्ट्रॉनिक
| ऑपरेटिंग वोल्टेज | डीसी936 वी, अनुशंसित वोल्टेजः डीसी24 वी / डीसी12 वी |
| विद्युत कनेक्शन | कनेक्टिविटी, ईथरनेट, आरएस485, आईओ-लिंक |
| बिजली की खपत | सामान्य ≤ 15W, हीटिंग ≤ 55W ((-W) |
| घेरने का दर्जा | IP66 |
| वजन | 1.9 किलोग्राम |
| आयाम | रियर आउटलेटः 136mm × 129mm × 205.5mm |
परिवेश डेटा
| लक्ष्य परावर्तकता | २%२००% |
| इलेक्ट्रोस्टैटिक डिस्चार्ज प्रतिरोध | संपर्क स्तर 2 4KV वायु स्तर 3 8Kv |
| विद्युत तेज क्षणिक फटने प्रतिरोध | स्तर 3: 2KV बिजली आपूर्ति और 1kV संकेत |
| झटका प्रतिरोधक | स्तर 3: लाइन से लाइन 1kV लाइन से जमीन 2KV |
| परिवेश संचालन तापमान | 55 °C... +80 °C |
| परिवेश परिचालन आर्द्रता | 0% से 95% |
| परिवेश प्रकाश प्रतिरोध | 80000lux |
