वाहन एक्सल पहचान नियंत्रक उच्च परिशुद्धता सरल संचालन

उत्पाद विवरण

वजन प्रणाली के एक सहायक घटक के रूप में, वाहन एक्सल पहचान नियंत्रक को झेंग्झौ हेंगलिआंग टेक कं, लिमिटेड द्वारा स्वतंत्र रूप से शोध, डिजाइन और निर्मित किया गया है।
जब कोई वाहन एक्सल पहचान सेंसर पर से गुजरता है, तो नियंत्रक सिग्नल भिन्नताओं को कैप्चर करता है। नमूनाकरण, विश्लेषण और प्रसंस्करण के बाद, यह वाहन पहियों के अनुरूप विशेषता संकेत आउटपुट करता है। यह नियंत्रक वाहन प्रकार वर्गीकरण, दबाव बिंदु स्थिति सांख्यिकी और मुक्त-प्रवाह संचालन जैसे कार्यों को लागू करने में वजन प्रणाली का समर्थन करता है।
उपकरण में उच्च गति, उच्च परिशुद्धता, सरल संचालन, उच्च स्थिरता और आसान रखरखाव के फायदे हैं।

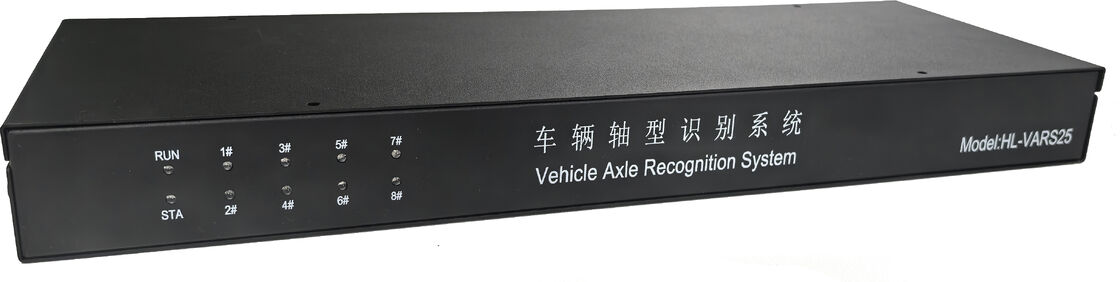

चित्र 1-1 उपकरण का सामने का दृश्य

वाहन एक्सल पहचान नियंत्रक 8 चैनलों तक के व्हील-एक्सल पहचान सेंसर, 1 CAN संचार इंटरफ़ेस, 1 RS232 संचार इंटरफ़ेस, 1 RS485 संचार इंटरफ़ेस, 1 ईथरनेट इंटरफ़ेस, 2 डिजिटल इनपुट चैनल, 2 डिजिटल आउटपुट चैनल और 5V आउटपुट इंटरफ़ेस के लिए इनपुट इंटरफेस से लैस है।

चित्र 1-2 उपकरण का पिछला दृश्य

तकनीकी विशिष्टता

कार्य परिचय

वाहन एक्सल पहचान प्रणाली के मुख्य कार्य हैं: वाहन टायर प्रकारों की पहचान करना, और टायर दबाव बिंदुओं और टायर प्रकारों जैसे विशेषता डेटा को सक्रिय रूप से रिपोर्ट करना जब वाहन टायर व्हील-एक्सल पहचान सेंसर पर से गुजरते हैं, ताकि वाहन प्रकार निर्धारण में वजन प्रणाली की सहायता की जा सके।

यह वाहन एक्सल पहचान प्रणाली समर्पित प्रबंधन सॉफ्टवेयर के माध्यम से कई मापदंडों के विन्यास का समर्थन करती है, जिसमें सिस्टम संचार प्रोटोकॉल और बॉड दर को समायोजित करना, वाहन ट्रिगर थ्रेसहोल्ड सेट करना और व्हील-एक्सल पहचान सेंसर के सभी पहचान बिंदुओं को सक्षम या अक्षम करना शामिल है, जिससे सिस्टम की स्थिरता और लचीलापन प्रभावी ढंग से बेहतर होता है।

डेटा आउटपुट और प्रोटोकॉल

वाहन एक्सल पहचान प्रणाली के डिफ़ॉल्ट संचार इंटरफ़ेस CAN, RS485 और RS232 हैं। सभी डेटा फ्रेम इन तीन इंटरफेस के माध्यम से आउटपुट होते हैं, और सिस्टम इन तीन पोर्ट से डेटा प्राप्त और पार्स भी करता है।

डिफ़ॉल्ट रूप से, वाहन एक्सल पहचान प्रणाली आवधिक रूप से कार्य स्थिति फ्रेम या मूल सूचना फ्रेम भेजती है। वाहन एक्सल पहचान सेंसर पर से गुजरने वाले वाहन का पता लगाने के बाद, यह स्वचालित रूप से एक्सल डेटा फ्रेम भेजता है। विशिष्ट प्रवाह और फ्रेम प्रारूप कॉन्फ़िगर किए गए संचार प्रोटोकॉल पर निर्भर करते हैं।

चित्र 6-1 वाहन एक्सल पहचान प्रणाली और वजन उपकरण के बीच कनेक्शन का योजनाबद्ध आरेख
